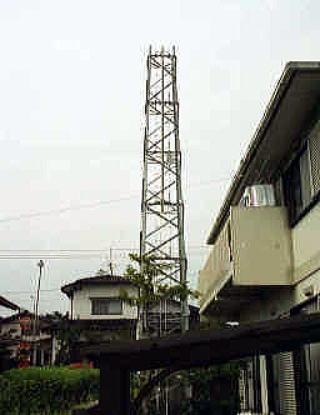

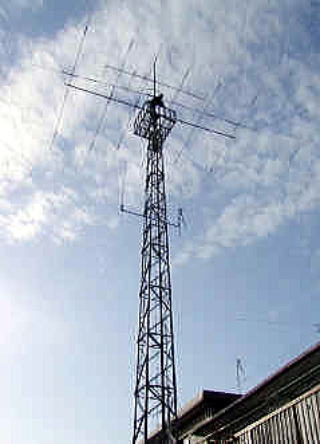

右の写真が完成した鉄塔とアンテナです。

　　　　　　平成５年５月２８日〜９月１５日（1993.5.28〜9.15）の工期で、

　　　　　　基礎工事は専門の業者に依頼し、約３ヶ月半掛けて土・日の

　　　　　　休みを利用しアース工事・鉄塔組立て・工事は、一人でコツ

　　　　　　コツと組み上げました。　だから手抜き工事は一切なしです。

　　　　　　工事費の節約もでき完璧な仕上がりになりました。

　　　　　　参考になれば幸いです。

�@　鉄塔資材の検品

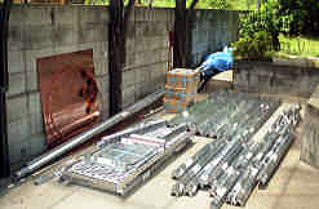

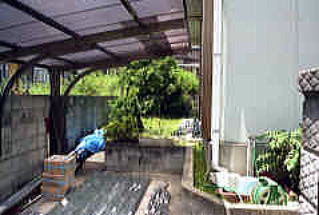

　　　　　鉄塔建設資材の全てを駐車場に並べたところを撮影しました。！！

　　　　　部品の検品と員数を確認する。建設途中で欠品が発生すると作業が出来なくなる。

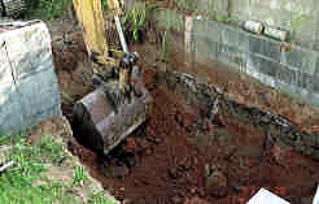

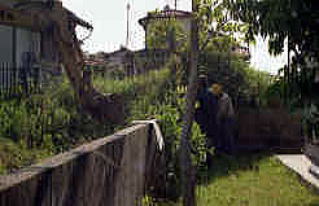

　現場打ち合わせ、作業の安全と正確に　　　　　　　　　　　ユンボによる掘削工事開始！！
　建柱するために必要、作業手順・工程を　　　　　　　　　　ユンボで深さ2.5ｍまで掘削
　把握し意思を統一しておく事が重要。

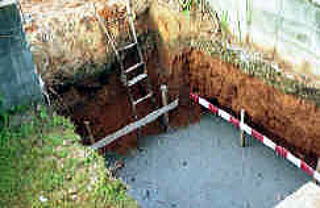

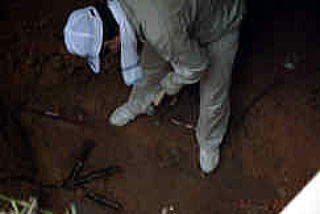

　　掘削後、捨てコンを打つ　　　　　　　　　　　　　　　　 900mm角の銅板の四方に放射状に
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　15φmm・1．5mのアース棒４本打込む


　　　　

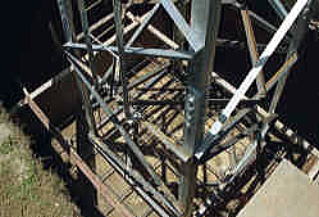

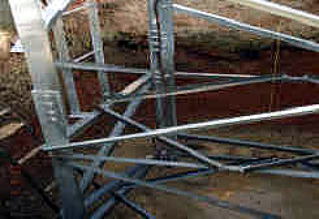

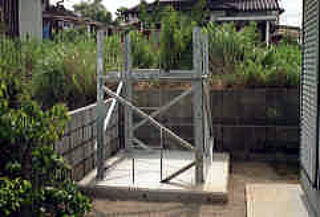

　　　鉄塔下部を組立て、垂直調整する。　　　　　　　　 配筋作業、アースを鉄塔に接続する。
　　　これを怠るよ鉄塔が傾く　　　　　　　　　　　　　　　　

　　　

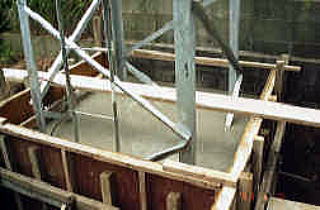

　　基礎下部フウチンの型枠を組立し、　　　　　　　　　　　基礎部の型枠に生コンを打つ
　　生コンを打った 直後に撮影したもの！！　　　　　　　　　　（生コン総量：９立米）

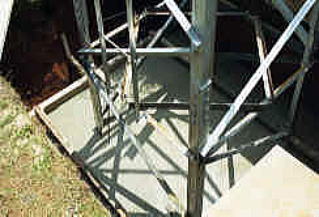

　　　　　　　基礎部が完成！！

因みに、接地抵抗は　３Ω　　　（第一種接地工事合格）

　　　　　

　　　　　　基礎から７段目迄組立完了

　　　　　　　

　　　　　　サイド・アングル取付完了

　　　　　　　　　　　

　　　　　　

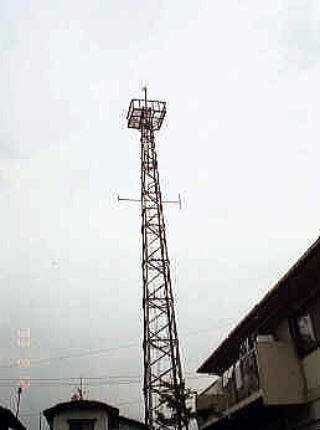

　　　　　　　１９９３年９月１２日ステージ完成



　　　　　　

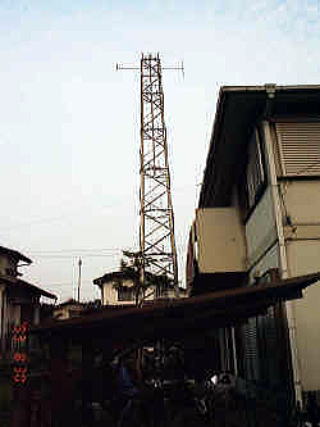

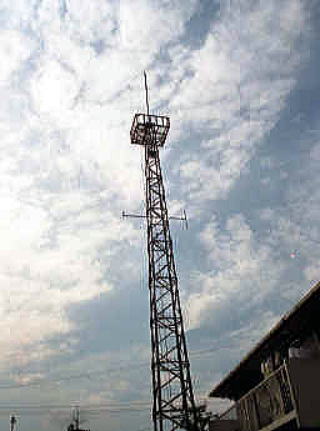

１９９３年９月１５日マストを引上げ遂に完成！！

あなたの鉄塔建設の参考になりましたでしょうか？
