FOAMGLASâ
Insulation Systems
フォームグラスとは…
フォームグラスは多タ泡ホウ質シツガラス断熱材ダンネツザイ、あるいは「泡アワガラス」として広ヒロく知シられ、
ＡＳＴＭ　Ｃ　５５２　”Specification for Cellular Glass Thermal Insulation”を満足マンゾクする製品セイヒンである。
■　製造セイゾウ方法ホウホウ
ガラス微粉末ビフンマツにカーボンを混マぜ、高温コウオン窯カマ内ナイで発ハッポウ泡アワ焼ヤ成セイしてつくられる。
■　セル・ガス
微粒ビリュウのガラス気泡キホウ内ナイには炭酸タンサンガスを主成分シュセイブンとする分子量ブンシリョウの大オオきなセルガスが封入フウニュウされており、
気泡キホウ内ナイの熱ネツ対流タイリュウを最小限サイショウゲンに抑オサえる工夫クフウがなされている。
熱伝導ネツデンドウ率リツは24℃で0.036kcal/m・h・℃である。
■　通気性ツウキセイのない独立ドクリツ気泡キホウ
ガラス気泡キホウ膜マクには通気性ツウキセイがなくセルガスは大気中タイキチュウへ拡散カクサンせず、また逆ギャクに外部ガイブからの水分スイブンの浸シントウ
透も防フセぐ。吸水キュウスイ・吸湿キュウシツしにくい独立ドクリツ気泡キホウである。
■　無機ムキ軽量ケイリョウ材ザイ
完全カンゼンな無機ムキ材ザイ、軽量ケイリョウ（平均ヘイキン120kg/ｍ3）固形コケイ自立ジリツタイプの断熱材ダンネツザイである。
■　完全カンゼンな不燃フネン材料ザイリョウ
完全カンゼンな不燃材フネンザイ、耐火タイカ性能セイノウを兼ねカネソナそなえている。可燃カネン液エキを吸収キュウシュウし、断熱材ダンネツザイ素材ソザイが火災カサイ燃料ネンリョウに化バけ
るおそれがない。ちなみに、フォームグラスは米ベイ合衆国ガッシュウコク沿岸エンガン警備局ケイビキョクによる不燃フネン材料ザイリョウとしての認定ニンテイ
を受ウけている（US Coast Guard Approval No.164,009/104/0)。また、UL723、ASTM E84　試験シケン
方法ホウホウでは Flame Spread 5, Smoke Developed 0 の成績セイセキを記録キロクしている。
■　吸水キュウスイ・透シントウ湿シツしにくい
吸水率キュウスイリツ　0.2％（by volume)、透トウ湿シツ係数ケイスウ 0.00 perm-cm（いずれもASTM試験シケン方法ホウホウによる。）ちなみ
に、ポリウレタンフォームの吸水率キュウスイリツは1.6％、透湿トウシツ係数ケイスウは　1.0～3.0　perm-cmである。
■　性能セイノウの耐久性タイキュウセイ
熱伝導率ネツデンドウリツの経ケイ年ネン変化ヘンカは微小ビショウで、断熱ダンネツセイ性能セイノウ劣化レッカは少スクない。
■　耐タイ薬品ヤクヒン性セイ
素材ソザイがガラスなので耐薬品タイヤクヒン、耐水性タイスイセイにすぐれている。
■　寸法スンポウ安定性アンテイセイ
長期チョウキにわたり寸法スンポウ安定性アンテイセイが維持イジされ、ふくれ、そり、たわみ、暴アバれがない。線セン膨張ボウチョウ係数ケイスウは鋼材コウザイ、
コンクリートのそれに近似キンジした　8.3×10-6/℃である。
■　金属キンゾクの腐食フショク
金属キンゾク腐食フショクの原因ゲンインとなる塩素エンソイオン濃度ノウドは自然水シゼンスイなみの極ゴク微量ビリョウにとどまる。1974～1991期間キカン
平均ヘイキン　44ppm C1-を記録キロクしている。
フォームグラスは US Military Specification MIL 24244B,"Insulation Materials, Thermal, with
Special Corrosion and Chloride Requirement"を満足マンゾクさせる製品セイヒンである。
■　加工カコウ・取扱トリアツカイが容易ヨウイ
運搬ウンパン、保存ホゾンが簡単カンタン。現場ゲンバでの切削セッサク、接着セッチャクが容易ヨウイである。
■　幅広ハバヒロい用途ヨウト
極ゴク低温テイオンから高温コウオン(+482℃）まで幅広ハバヒロい温度域オンドイキで使用シヨウ可能カノウ。石油セキユ・石油セキユ化学カガク、電力デンリョク、ガス工業コウギョウ、
船舶センパク、ビル建築ケンチク、醸造ジョウゾウ・食品ショクヒン加工カコウなどの広ヒロい産業サンギョウ分野ブンヤで使用シヨウされている。

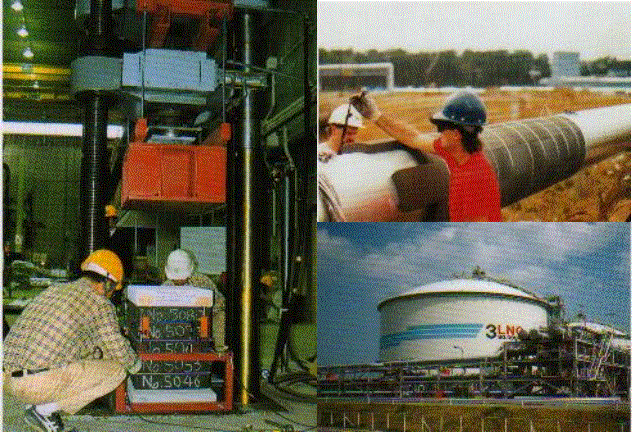

■　耐タイ荷重カジュウ性能セイノウにすぐれたＨＬＢグレード
耐荷重タイカジュウ性能セイノウを有ユウする数少カズスクない断熱材ダンネツザイ。ガラスは常温ジョウオン、低温テイオンでクリープを起オこさない。長期チョウキにわ
たる荷重カジュウの変動ヘンドウ下カで起オきる歪ヒズみは設計セッケイ許容キョヨウ範囲ハンイにとどまる。当社トウシャでは耐荷重タイカジュウ目的モクテキのために
品質ヒンシツ管理カンリの行き届イキトドいたフォームグラスＨＬＢグレードの製品セイヒンを製造セイゾウしている。ＬＮＧ、ＬＮ２、液化エキカ
エチレンの貯蔵チョゾウタンクの底部テイブ基礎キソ断熱ダンネツに利用リヨウされている。
■　熱伝導ネツデンドウ度ドの年次ネンジ改良カイリョウ
装置ソウチの配管ハイカンおよび機器キキに使用シヨウされる断熱ダンネツ材ザイには優スグれた熱伝導ネツデンドウ率リツが要求ヨウキュウされる
フォームグラスの熱伝導ネツデンドウ度ドはメーカーから発表ハッピョウされる最新サイシンの改良カイリョウデータをご参考サンコウにしてください。
物性ブッセイ表ヒョウ
物　　　性ブッセイ メートル法ホウ単位タンイ ＳＩ単位タンイ ＡＳＴＭ試験シケン
吸収率 0.2％　by volume C240
透湿係数 0.00 perm-cm E96
耐酸性 ふっ化カ水素スイソ酸サンを除ノゾく一般イッパンの酸類サンルイおよび酸性サンセイ雰囲気フンイキに侵オカされない ---
毛細管現象 認ミトめられない ---
燃焼性 完全カンゼン不燃フネン。米国ベイコク沿岸エンガン警備局ケイビキョク認定ニンテイ E136
化学成分 純ジュンガラス。無機質ムキシツ。バインダー等トウを一切イッサイ含フクまない ---
圧縮アッシュク強度キョウド 6.3㎏/㎝2（平均ヘイキン） 620 kPa（平均ヘイキン） C165
（アスファルト・キャッピングした場合バアイの強度キョウド） C240
かさ比重 120 kg/m3（平均ヘイキン） 120 kg/m3（平均ヘイキン） C303
寸法安定性 安定性アンテイセイ卓抜タクバツ。ふくれ、そり、あばれ等トウの現象ゲンショウなし ---
たわみ強度 4.5 kg/cm2（平均ヘイキン） 441 kPa（平均ヘイキン） C203
吸湿性 相対ソウタイ湿度シツド90％条件ジョウケン下カで重量ジュウリョウ増マなし ---
線膨張係数 8.6×10-6/℃ 9.0×10-6/K E228
最高使用温度 +482℃ 755K ---
弾性係数 9,300 kg/cm2 900 MPa C623
せん断強度 3.5 kg/cm2 345 kPa ---
比熱 0.19 kcal/kg・℃ 0.80 kJ/kgK ---
熱伝導率ネツデンドウリツ @　24℃　0.036 kcal/m・h・℃ 0.042 W/mK C177
@　　0℃　0.033 kcal/m・h・℃ 0.039 W/mK C518
@　-20℃　0.030 kcal/m・h・℃ 0.035 W/mK 　
温度拡散率 0.0042 cm2/sec 4.2×10-7m2/sec ---
パイプカバーの断熱ダンネツ厚アツみ（mm）
厚アツみ計算ケイサンの条件ジョウケン
（1）保冷ホレイ厚アツみ（ 管内カンナイ流体リュウタイの温度オンド範囲ハンイ +20℃ ～ -160℃ ）、外ガイ気温キオン30℃、相対ソウタイ湿度シツド80％と
　　 設定した。なお、輻射フクシャ率リツ0.40、平均ヘイキン風速フウソク15ｋｍ/ｈｒとして計算ケイサンした。
（2）高温コウオン配管ハイカン（ +100℃ ～ +350℃）については火傷カショウ防止ボウシのため表面ヒョウメン温度オンドを60℃以下イカと仮定カテイした。
（3）計算ケイサン方法ホウホウ　VDI 2055-1994
表面ヒョウメン　　温度オンド　　　　℃ パイプ外径ガイケイ（呼び名ヨビナ、インチ） 平面ヘイメン
1/2 1 １1/2 2 ２1/2 3 4 5 6 8 10 12 14 18 24
350 50 50 60 70 70 70 80 80 90 100 100 110 110 120 130 180
300 40 40 50 50 60 60 60 70 70 80 80 90 90 90 100 140
250 25 40 40 40 40 50 50 50 60 60 60 70 70 70 80 110
200 25 25 25 40 40 40 40 40 40 40 50 50 50 50 60 80
150 25 25 25 25 25 25 25 25 25 25 40 40 40 40 40 50
100 25 25 25 25 25 25 25 25 25 25 25 25 25 40 40 40
20 25 25 25 25 25 25 25 25 25 25 25 25 25 40 40 40
10 25 25 25 25 25 25 25 25 25 25 25 25 25 40 40 40
0 25 25 25 25 25 25 25 25 25 25 25 25 25 40 40 40
-10 25 25 25 25 25 25 25 25 25 25 25 25 25 40 40 40
-20 25 25 25 25 25 25 25 25 25 25 25 25 25 40 40 40
-30 25 25 25 25 25 25 25 25 25 25 25 25 40 40 40 40
-40 25 25 25 25 25 25 25 25 25 40 40 40 40 40 40 50
-50 25 25 25 25 25 25 25 40 40 40 40 40 40 40 40 60
-60 25 25 25 25 25 25 40 40 40 40 40 40 40 40 50 60
-75 25 25 25 25 40 40 40 40 40 40 40 40 50 50 50 70
-100 25 40 40 40 40 40 40 40 40 50 50 50 50 60 60 80
-130 25 40 40 40 40 40 40 50 50 50 60 60 60 60 70 90
-160 25 40 40 40 40 50 50 50 50 60 60 70 70 70 80 100
製品セイヒン寸法スンポウ
ブロック寸法スンポウと厚アツみ
● フル・ブロック ● ハーフ・ブロック
24”
12”
　
　 　 　 　 　 　
　 　
　 　 18”
　 　
　 　
　 　 　 　
■　長ナガさと幅ハバ
区　　　分クブン 寸　　　法スンポウ ㎡あたり枚数マイスウ
フル・ブロック（大判オオバン） 610×457mm（24×18インチ） ３.６枚マイ
ハーフ・ブロック（小判コバン） 305×457mm（12×18インチ） ７.２枚マイ
■　厚アツみ
呼ヨび厚アツみ(mm) 実寸ジッスン フルブロック１m3あたり枚数マイスウ
mm インチ
５０ ５１ ２.０ ７０.６
６５ ６４ ２.５ ５６.５
７５ ７６ ３.０ ４７.０
９０ ８９ ３.５ ４０.３
１００ １０２ ４.０ ３５.３
１２５ １２７ ５.０ ２８.２
