TurboMAXを増設してみました

IDEのドライブが最大4台増設できるUltraATA/33 PCIカードのTurboMAXを増設しました。

このPCIカードには、IBM製の7200rpm、14.4GBのHDDである、IBM-DTTA-371440を接続しました。イニシャライズは、Drive Setup 1.7.3を用い、ドライバもアップル純正のものを使用しています。Apple システム・プロフィールによると、このカードはSCSIカードとして認識され、使われるドライバも、SCSIドライバです。

情報

SystemInfo 4.0、Hard Disk ToolKit 2.5.3、B'sBench 1.0.4でそれぞれベンチテストをしました。ディスクキャッシュは、128KBです。

SystemInfo 4.0

ディスク 結果 全 体 ﾗﾝﾀﾞﾑ読出 1KB読出 4KB読出 16KB読出 64KB読出 256KB読出 ﾗﾝﾀﾞﾑ書込 1KB書込 4KB書込 16KB書込 64KB書込 256KB書込
ﾊ ﾊ K/秒 K/秒 K/秒 K/秒 K/秒 K/秒 K/秒 K/秒 K/秒 K/秒 K/秒 K/秒
TurboMAX 713 395.6 3619 11014 11870 11867 11867 195.8 2421.0 7675 9353 9189 9167
内蔵IDE 676 382.2 2483 7025 12508 12939 12939 189.1 2001.1 5745 10341 10582 10707
PM 6100/60 (基準システム) 100 87.4 291 917 1968 2037 2061 23.4 69.2 251 736 1421 1855

SystemInfo 4.0の結果1

SystemInfo 4.0の結果1

Hard Disk ToolKit 2.5.3

連続読み込み(KB/秒) ﾊ ﾊ 連続書き込み(KB/秒) ﾊ ﾊ 平均アクセス(ms) 平均シーク(ms) 読み込み 書き込み
Low Peak 平均 Low Peak 平均 ﾊ ﾊ ﾊ ﾊ
9343 11846 10860 14881 24071 20734 10.5 8.2 4238 2924

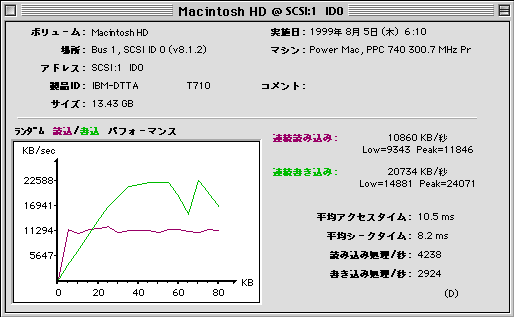

Hard Disk ToolKit 2.5.3の結果

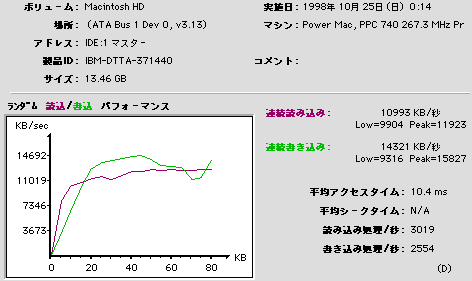

内蔵IDEに接続した場合

B'sBench 1.0.4

測定形式： デバイスを指定して測定（ドライバを経由しない）
シーケンシャルリード／ライト：
シーケンシャルリード 内蔵IDE 14411 13593 15511
ﾊ TurboMAX 14048 12809 16341
シーケンシャルライト 内蔵IDE 11205 6596 15608
ﾊ TurboMAX 12435 6109 25194

ランダム・リード：
ﾊ 1 4 8 16 32 64 128 256 512 1024
内蔵IDE 77 313 685 1239 2189 3605 5630 7628 9357 10469
TurboMAX 72 295 579 998 2021 3184 4707 6426 8243 9229

ランダム・ライト：
ﾊ 1 4 8 16 32 64 128 256 512 1024
内蔵IDE 730 2923 5743 11527 14611 12116 14268 14291 14815 14229
TurboMAX 778 3103 6079 11420 21902 20388 23042 22877 24070 14485

トランザクションリード／ライト：
トランザクションリード 内蔵IDE 1883
ﾊ TurboMAX 3773
トランザクションライト 内蔵IDE 2057
ﾊ TurboMAX 2336

平均シークタイム：
内蔵IDE 12.27
TurboMAX 13.50

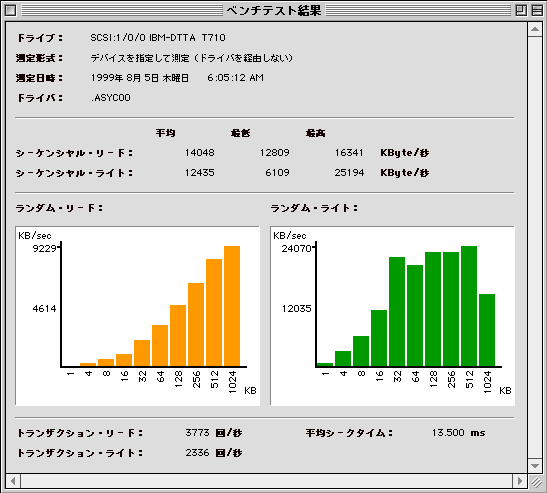

ベンチテスト結果 B'sBench 1.0.4f01
ドライブ： SCSI:1/0/0 IBM-DTTA T71O
測定形式： デバイスを指定して測定（ドライバを経由しない）
ドライバ： .ASYC00

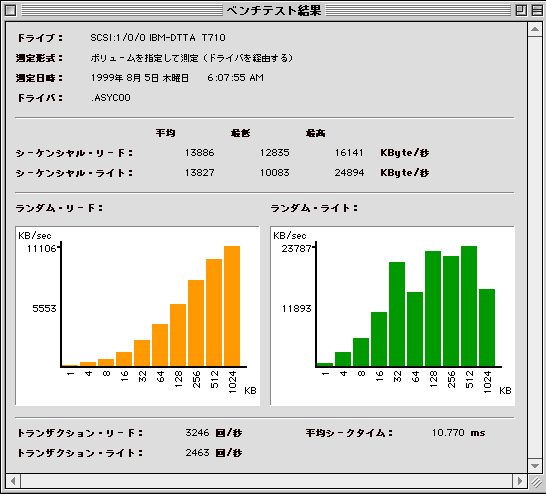

B'sBench 1.0.4ドライバを経由しない

測定形式： ボリュームを指定して測定（ドライバを経由する）


シーケンシャルリード／ライト：
シーケンシャルリード 内蔵IDE 13112 12403 15109
ﾊ TurboMAX 13886 12835 16141
シーケンシャルライト 内蔵IDE 11952 6062 15502
ﾊ TurboMAX 13827 10083 24894

ランダム・リード：
ﾊ 1 4 8 16 32 64 128 256 512 1024
内蔵IDE 91 339 685 1317 2444 3823 6258 8266 9969 11139
TurboMAX 98 386 722 1330 2411 3966 5782 8042 9970 11106

ランダム・ライト：
ﾊ 1 4 8 16 32 64 128 256 512 1024
内蔵IDE 691 2699 5401 10526 14022 13242 14758 14361 14940 14193
TurboMAX 740 2945 5677 10767 20752 14770 22808 21835 23787 15276

トランザクションリード／ライト：
トランザクションリード 内蔵IDE 1470
ﾊ TurboMAX 3246
トランザクションライト 内蔵IDE 1834
ﾊ TurboMAX 2463

平均シークタイム：
内蔵IDE 11.20
TurboMAX 10.77


ベンチテスト結果 B'sBench 1.0.4f01
ドライブ： SCSI:1/0/0 IBM-DTTA T71O
測定形式： ボリュームを指定して測定（ドライバを経由する）
ドライバ： .ASYC00
